Aktivitätsdiagramm verständlich erklärt: Bedeutung, Elemente und Anwendung

Aktivitätsdiagramm ist ein wichtiges Modellierungswerkzeug in der Softwareentwicklung und im Prozessmanagement. Es gehört zur Unified Modeling Language (UML) und dient dazu, Abläufe, Prozesse und Entscheidungen visuell darzustellen. Durch Symbole, Pfeile und strukturierte Abläufe können komplexe Prozesse leicht verständlich gemacht werden. Besonders in großen Projekten hilft ein Aktivitätsdiagramm dabei, Arbeitsabläufe klar zu strukturieren und die Kommunikation zwischen Teams zu verbessern.

Ein Aktivitätsdiagramm zeigt Schritt für Schritt, wie ein Prozess abläuft und welche Aktionen nacheinander ausgeführt werden. Es beginnt mit einem Startpunkt, führt über mehrere Aktivitäten und endet schließlich mit einem Endpunkt. Entscheidungen oder alternative Wege können ebenfalls im Diagramm dargestellt werden. Dadurch wird der gesamte Ablauf eines Systems oder Prozesses transparent und nachvollziehbar.

Die Bedeutung eines Aktivitätsdiagramms in der Prozessmodellierung

Ein Aktivitätsdiagramm spielt eine zentrale Rolle in der Analyse und Darstellung von Geschäftsprozessen. Unternehmen verwenden diese Diagramme, um Abläufe visuell zu dokumentieren und Optimierungsmöglichkeiten zu erkennen. Wenn Prozesse grafisch dargestellt werden, lassen sich ineffiziente Schritte schneller identifizieren. Dadurch können Organisationen ihre Arbeitsabläufe verbessern und Ressourcen effizienter nutzen.

Darüber hinaus unterstützt ein Aktivitätsdiagram die Zusammenarbeit zwischen verschiedenen Teams innerhalb eines Projekts. Entwickler, Analysten und Projektmanager können anhand des Diagramms den Prozess leicht verstehen. Auch neue Mitarbeiter profitieren von dieser klaren Darstellung komplexer Abläufe. So trägt das Aktivitätsdiagram maßgeblich zur besseren Kommunikation im Unternehmen bei.

Wichtige Elemente eines Aktivitätsdiagramms

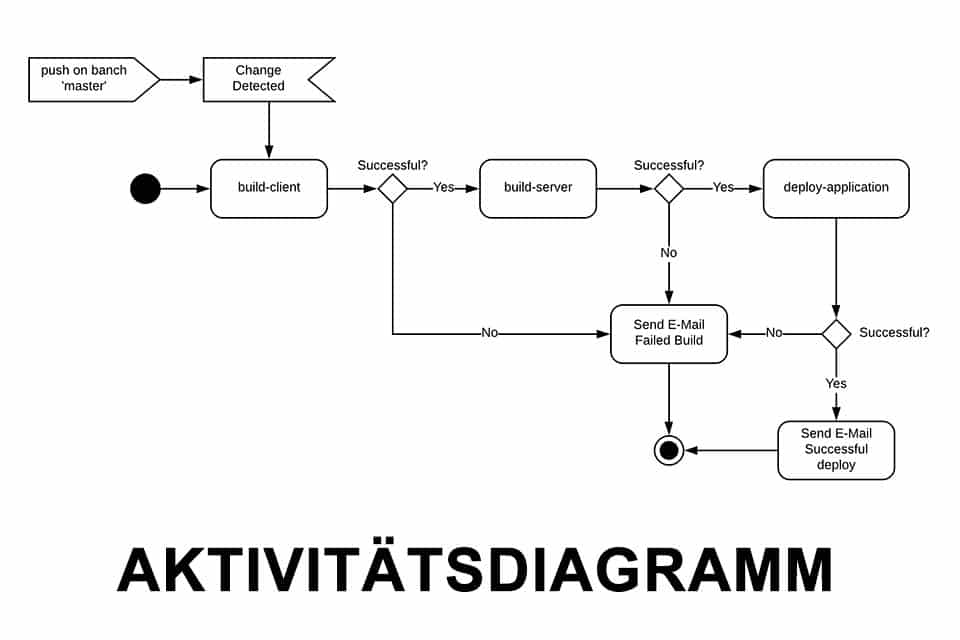

Ein Aktivitätsdiagram besteht aus mehreren grundlegenden Elementen, die zusammen einen Prozess darstellen. Zu den wichtigsten Komponenten gehören Startknoten, Aktivitäten, Entscheidungspunkte und Endknoten. Diese Elemente werden durch Pfeile verbunden, die den Ablauf und die Reihenfolge der Aktionen zeigen. Durch diese visuelle Struktur wird der gesamte Prozess logisch und übersichtlich dargestellt.

Aktivitäten sind einzelne Arbeitsschritte innerhalb eines Prozesses und werden meistens als Rechtecke dargestellt. Entscheidungspunkte zeigen alternative Wege, die abhängig von bestimmten Bedingungen gewählt werden. Der Startknoten markiert den Beginn des Prozesses, während der Endknoten das Ende signalisiert. Diese Kombination von Elementen macht das Aktivitätsdiagramm zu einem klaren und verständlichen Werkzeug.

Vorteile eines Aktivitätsdiagramms

Ein großer Vorteil eines Aktivitätsdiagramms liegt in seiner visuellen Darstellung von Prozessen. Komplexe Abläufe können auf einfache Weise dargestellt werden, sodass alle Beteiligten sie schnell verstehen. Dadurch verbessert sich die Kommunikation innerhalb eines Projekts erheblich. Teams können effizienter zusammenarbeiten und Entscheidungen schneller treffen.

Ein weiterer Vorteil ist die bessere Planung von Softwareprojekten und Geschäftsprozessen. Entwickler erkennen anhand des Diagramms genau, welche Schritte erforderlich sind. Gleichzeitig lassen sich potenzielle Probleme frühzeitig erkennen und vermeiden. Dadurch wird die Qualität eines Systems verbessert und die Entwicklung wird effizienter.

Aktivitätsdiagramm in der Softwareentwicklung

In der Softwareentwicklung wird ein Aktivitätsdiagramm häufig genutzt, um Systemprozesse und Benutzerinteraktionen zu modellieren. Es zeigt beispielsweise, wie ein Benutzer mit einer Anwendung interagiert oder wie Daten innerhalb eines Systems verarbeitet werden. Dadurch erhalten Entwickler eine klare Übersicht über den gesamten Ablauf. Diese Übersicht ist besonders wichtig für komplexe Anwendungen.

Darüber hinaus hilft das Aktivitätsdiagram bei der Dokumentation eines Softwareprojekts. Entwickler können Funktionen und Systemlogik visuell erklären, ohne lange technische Beschreibungen zu verwenden. Gerade in großen Entwicklungsprojekten mit vielen Beteiligten sorgt diese Darstellung für Klarheit. Somit bildet das Aktivitätsdiagramm eine wichtige Grundlage für Planung und Umsetzung.

Unterschied zwischen Aktivitätsdiagramm und Flussdiagramm

Ein Aktivitätsdiagramm wird häufig mit einem klassischen Flussdiagramm verglichen, da beide Prozesse grafisch darstellen. Trotzdem gibt es wichtige Unterschiede zwischen diesen beiden Diagrammtypen. Ein Flussdiagramm wird meist für allgemeine Prozesse verwendet und ist relativ einfach aufgebaut. Ein Aktivitätsdiagramm hingegen ist Teil der UML und kann komplexere Abläufe darstellen.

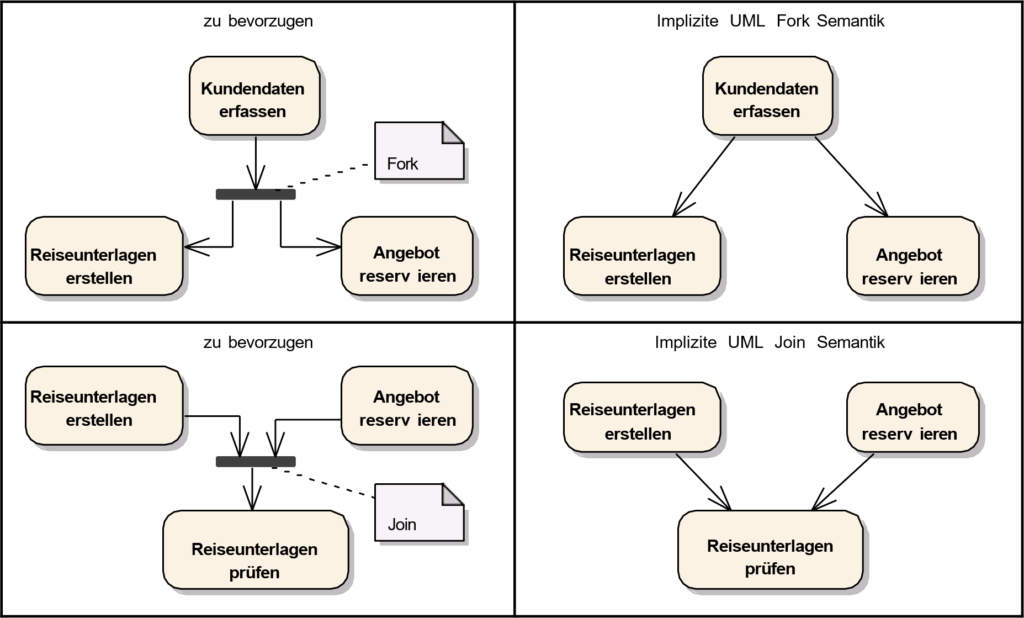

Ein weiterer Unterschied liegt in der Unterstützung paralleler Prozesse. Während Flussdiagramme meistens lineare Abläufe darstellen, kann ein Aktivitätsdiagram auch parallele Aktivitäten modellieren. Dadurch eignet es sich besonders für komplexe Systeme und Softwarearchitekturen. Aus diesem Grund wird es in der IT-Branche sehr häufig eingesetzt.

Wie erstellt man ein Aktivitätsdiagramm?

Die Erstellung eines Aktivitätsdiagramms beginnt mit der Analyse eines Prozesses oder Systems. Zuerst wird der Startpunkt definiert und anschließend werden alle relevanten Aktivitäten identifiziert. Danach werden die einzelnen Schritte in logischer Reihenfolge angeordnet. Entscheidungspunkte werden eingefügt, um alternative Wege innerhalb des Prozesses darzustellen.

Nachdem alle Aktivitäten festgelegt sind, werden sie durch Pfeile miteinander verbunden. Diese Pfeile zeigen den Ablauf und helfen dabei, den Prozess verständlich zu machen. Am Ende wird ein Endknoten gesetzt, der den Abschluss des Prozesses markiert. Moderne Tools erleichtern heute die Erstellung solcher Diagramme erheblich.

Typische Anwendungsbereiche eines Aktivitätsdiagramms

Ein Aktivitätsdiagram wird in vielen Bereichen der IT und des Projektmanagements eingesetzt. Besonders in der Softwareentwicklung dient es zur Darstellung von Benutzerprozessen und Systemlogik. Entwickler nutzen es, um komplexe Abläufe innerhalb eines Systems zu planen. Dadurch entsteht eine klare Übersicht über alle wichtigen Schritte.

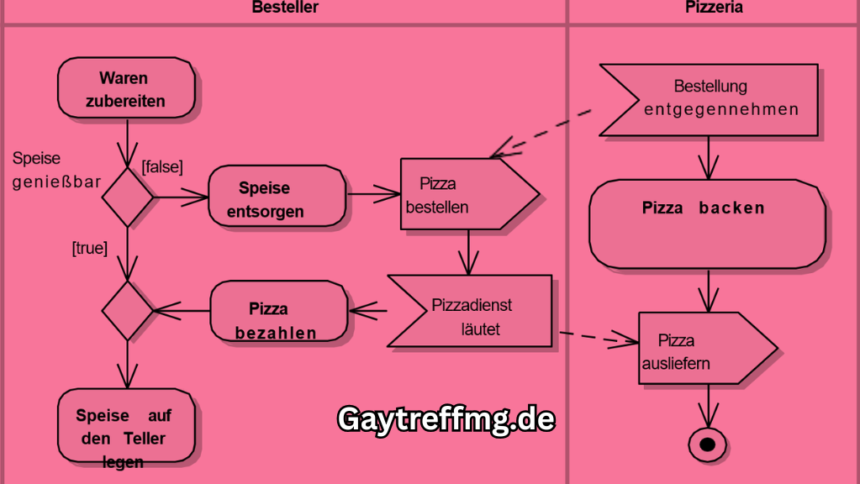

Auch in Unternehmen außerhalb der IT wird ein Aktivitätsdiagram häufig verwendet. Geschäftsprozesse wie Bestellungen, Genehmigungen oder Support-Abläufe können damit visualisiert werden. Diese Darstellung erleichtert die Analyse und Optimierung von Arbeitsabläufen. Somit trägt das Aktivitätsdiagram zur Effizienzsteigerung in vielen Organisationen bei.

Häufig Gestellte Fragen

Was ist ein Aktivitätsdiagram?

Ein Aktivitätsdiagram ist ein UML-Diagramm zur Darstellung von Prozessen und Abläufen.

Wofür wird ein Aktivitätsdiagram verwendet?

Es wird genutzt, um Arbeitsabläufe, Systemlogik und Benutzerinteraktionen visuell darzustellen.

Ist ein Aktivitätsdiagram Teil der UML?

Ja, das Aktivitätsdiagram gehört zur Unified Modeling Language.

Was zeigt ein Aktivitätsdiagram?

Es zeigt Aktivitäten, Entscheidungen, parallele Prozesse sowie den Start- und Endpunkt eines Ablaufs.

Welche Tools können Aktivitätsdiagramme erstellen?

Beliebte Tools sind Draw.io, Lucidchart, Microsoft Visio und verschiedene UML-Editoren.

Fazit

Das Aktivitätsdiagramm ist ein leistungsstarkes Werkzeug zur Visualisierung von Prozessen und Systemabläufen. Es hilft dabei, komplexe Strukturen verständlich darzustellen und erleichtert die Zusammenarbeit zwischen Entwicklern, Analysten und Projektmanagern. Durch seine klare grafische Darstellung können Abläufe effizient geplant und analysiert werden.

In der modernen Softwareentwicklung und im Prozessmanagement ist das Aktivitätsdiagram kaum noch wegzudenken. Unternehmen profitieren von der verbesserten Kommunikation und der klaren Dokumentation von Prozessen. Wer komplexe Abläufe verständlich darstellen möchte, sollte daher unbedingt Aktivitätsdiagramm einsetzen.
